7.6 因果图法

在利用判定表设计法设计用例的过程中，往往会遇到输入与输入之间存在约束的情况。在这种复杂情况下，采用因果图会是一种不错的选择。

因果图的绘制过程，可以理解为用例设计者针对因果关系业务的建模过程。根据需求规格绘制因果图，然后得到判定表进行用例设计，通常理解因果图为判定表的前置过程。

7.6.1 概念

输入及输出间主要有恒等、非、与、或等4种因果关系。

输入与输入之间的关系主要有互斥、或、唯一、要求、强制等5种约束关系。

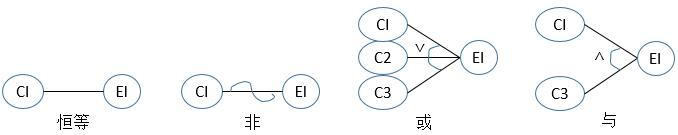

原因和结果之间的因果关系：

Ci：原因。

Ei：结果。

恒等：结果=原因。

非~：原因=1，结果=0；原因=0，结果=1。

或∨：原因只要有=1，结果=1；原因都=0，结果=0。

与∧：原因都=1，结果=1。

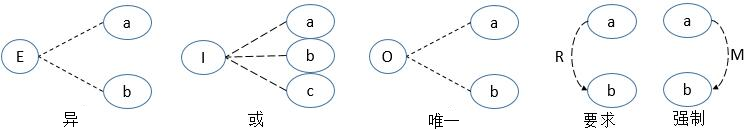

约束关系表示原因与原因之间、结果与结果之间可能存在的约束条件：

从输入考虑：

E（异）：表示ab两原因不会同时=1，最多一个能=1。

I（或）：abc三个原因中至少有一个必须=1，不能都=0。

O（唯一）：ab当中必须有一个，且仅有一个=1。

R（要求）：当a=1时，b必须也=1，不可能a=1，b=0。

从输出考虑：

M（强制或屏蔽）：a=1时，b必须=0；a=0时，b的值不定。

7.6.2 举例

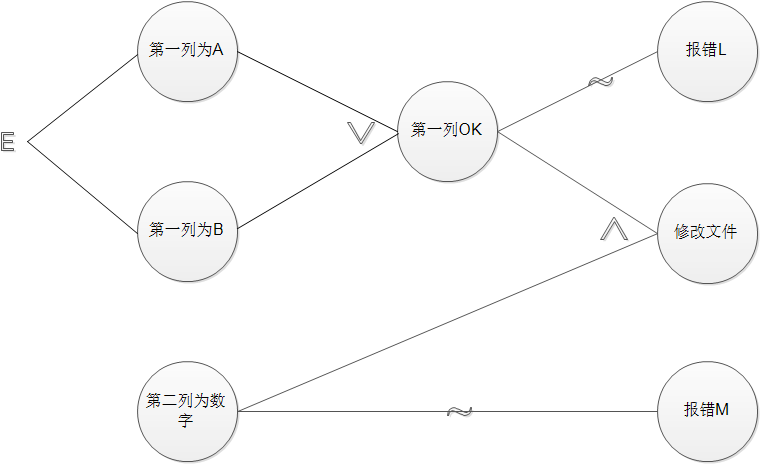

某软件规格说明书包含这样的需求：

第一列字符必须是A或B，第二列字符必须是一个数字，在此情况下可以进行文件的修改，但如果第一列字符不正确，则给出信息L；如果第二列字符不是数字，则给出信息M。
